1987年以来、当社はHenryRadio社の日本代理店として、数多くの販売と修理業務を行なってきました。この間、当社で取り扱ったHenryアンプは700台以上にも及びます。 豊富な経験と確かな職人技術で、Henryオーナー皆様のサポートをお受けいたします。修理やメンテナンス、補修パーツ取り寄せなど、お気軽にご相談ください。

※販売を終了致しました ●1.8MHz〜30MHzを連続カバー ●終段に大電力3極管Eimac3CX3000A7を装備 ●コントロールユニットと本体をセパレートして配置可能。 ●プリセットメモリー(オプション)で、記憶させた周波数に自動同調できます。 ●信頼できるRFパーツを使用、ハイパワー運用でも安心。 ●定格2倍以上の国産高圧トランスをオプション装着。

・コントロールユニットの外観 BIRD社のスルーライン(FWD-5000H/REF-250H)を標準で装備。通過電力(Max5000W/反射Max250W)が直読できます。

�ﾕ8CHプリセットメモリー(オプション）を装着時のリモートユニット 右端の「M」でマニュアル(手動)動作になります。下のつまみはバンド切替SW。

�ﾕ本体内、RFデッキ前面の回転機構 テンションとバックラッシュを考慮して、バリLには太いチェーンが使われています。

�ﾕRFデッキ内部、バンド切替部分 プレート側のバリLは高周波大電流用のパイプ式。他の配面材はすべて銀メッキ銅板。

�ﾕRFデッキ内全容 高調波を抑制させるπLマッチを採用。LOAD側はバキュームVCと5KCに使われていたバリLが使われている。

�ﾕRFデッキ内部、カプリング部分 7.5KV/1000pFを4パラx2にして15KV/2000pFに。電流容量が4倍になり、まず28MHz帯でも破損しません。

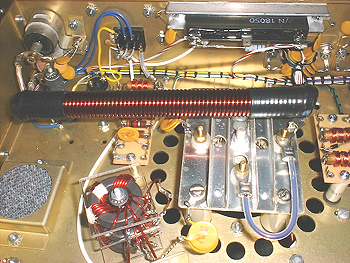

�ﾕRFデッキ内部、RFC部分 RFCの定数によっては出力をロスさせることがあります。必要に応じて3段に改造する場合もあります。

�ﾕRFデッキ裏側全容 中央に縦に並んだマグネットSWで、プレート側のコンデンサを増減させている。

�ﾕ真空管ソケット部周辺 コアが重ねてある部分は入力同調回路用の広帯域トランス。

�ﾕ本体電源部後面。 オイルコンはパラで使用。オプションのトランスは8KWクラスをパラにした17KVA(5700V/3A)、重量約40kg。

�ﾕ電源トランスを装着した状態 左側は高圧チョーク。整流スタックには放熱板が使われています。
